手元開閉器の義務と省略基準を徹底解剖！ブレーカーとの違いと安全の真相

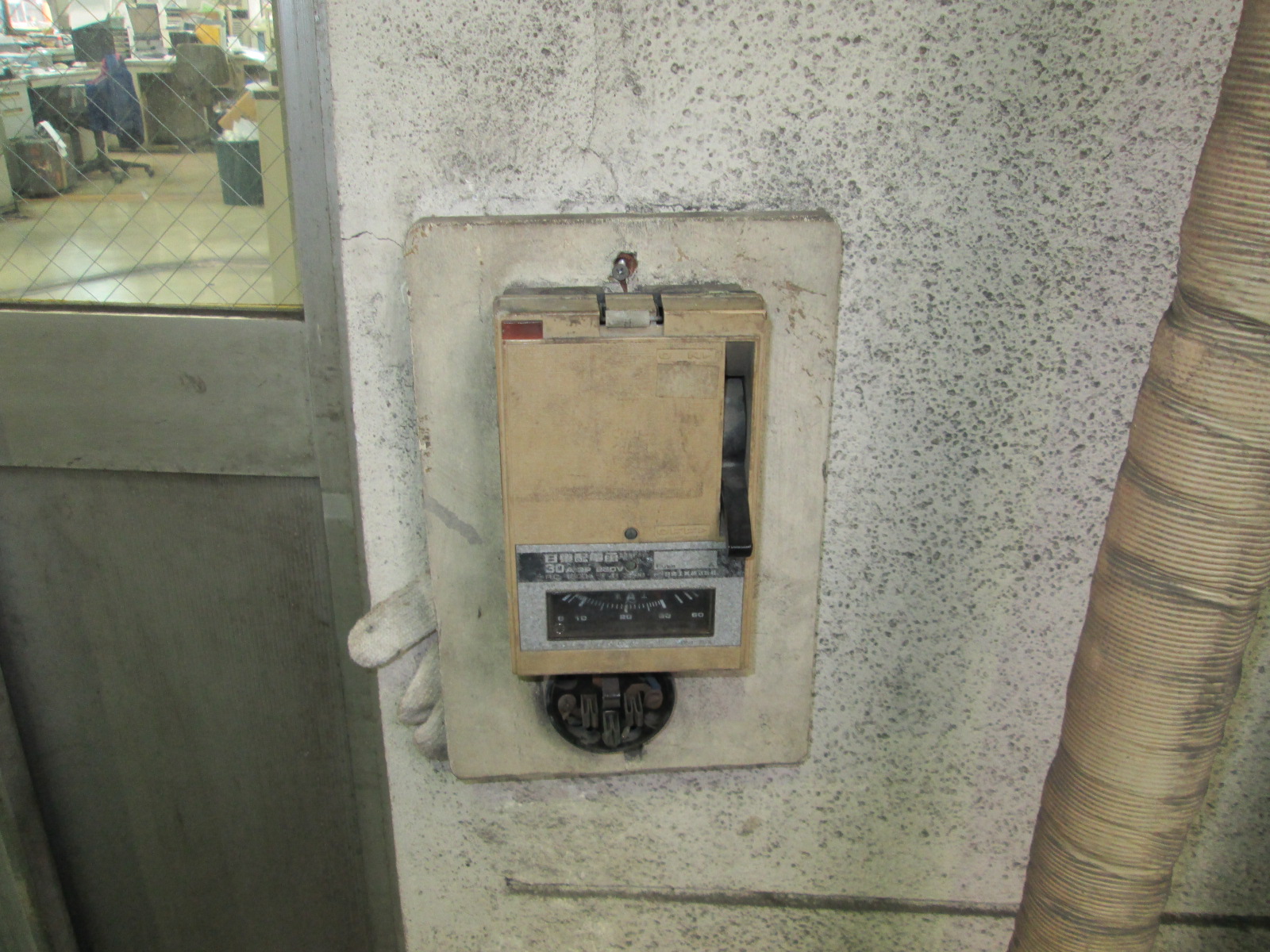

ビル屋上の空調室外機や工場の製造ラインで作業を行う際、機器のすぐ脇に無骨なスイッチボックスが取り付けられている光景を目にしたことがある読者は多いはずです。電気工事の現場において、この「手元開閉器」を巡る議論は絶えません。「分電盤内にブレーカーがあるのになぜ二重に設置するのか」「コストや工数を削るために省略できないのか」といった疑問は、設計担当者や若手電気工事士、さらには設備投資を抑えたい施主の間でも日常的に交わされています。

電気を安全にコントロールし、現場で作業にあたる人間の命を守るための設備基準は、単なる形式的なルールではありません。手元開閉器の必要性、関係法令が定める厳密な設置義務、そして設計者が知っておくべき省略の境界線について、現場の生々しい実態と技術的根拠を交えながら解き明かしていきます。

📌 【この記事の重要ポイントまとめ】

• 要点1：手元開閉器の主目的は過電流遮断ではなく、点検・修理時に作業員自らが電源を物理的に切り離す「人命保護（誤投入・誤始動防止）」にある。
• 要点2：内線規程では原則設置が求められるが、「見通せる距離（原則15m以内）」や「施錠装置の具備」など特定の安全要件を満たす場合に限り省略が認められる。
• 要点3：エアコン室外機や産業用モーターの現場では、施錠ロック機能（LOTO）の導入を含め、ヒューマンエラーを前提としたフェイルセーフ設計が強く求められている。

手元開閉器はなぜ必要なのか？内線規程の設置義務と省略できる意外な条件

電気工事や保守管理の現場で「手元開閉器はなぜ必要なのか」という問いに対し、最も本質的な答えは「作業者の生命を機械の予期せぬ誤作動から守るため」という一点に尽きます。モーターやコンプレッサーを動力源とする機械は、遠隔操作盤やタイマー、自動制御システムによって人間の意図とは無関係に再始動するリスクを常に孕んでいます。作業者が回転羽根やベルトドライブに手を入れている最中に電源が投入されれば、指の切断や巻き込まれによる死亡事故へ直結します。

日本国内の電気設備ルールを定めた内線規程の手元開閉器規定（JEAC 8001）では、電動機（モーター）ごとに専用の開閉器を設置することが原則とされています。あわせて電気設備技術基準の手元開閉器解釈においても、異常時の感電・火災防止のみならず、点検・修理時における確実な回路遮断手段の確保が強く要請されています。これが電動機手元開閉器の必要性を支える法的・実務的バックボーンです。

一方で、工事費用や省スペース化の観点から注目されるのが手元開閉器の省略基準まとめです。内線規程では、原則として義務付けられている手元開閉器について、以下のような厳しい例外規定を設けています。

• 見通し範囲内での設置：負荷機械の設置場所から分電盤などの開閉器が「見通せる位置」にあり、かつ容易に操作できる場合。一般的には手元開閉器の見通し距離と条件として「15m以内の見通せる場所」が一つの実務的目安とされています（機械の種類や現場条件により、より厳格な5m以内が求められるケースもあります）。
• 確実な施錠装置の配備：開閉器が見通せない離れた場所（別室の電気室や機械室など）にある場合でも、その開閉器に南京錠などをかけられる「開路状態での施錠機能」が備わっており、点検作業員自らが鍵を携行して誤投入を完全に防止できる構造になっていること。
• 小容量負荷の例外：単相100Vの極小容量機器など、プラグの引き抜きによって目視で完全遮断が確認できる場合。

現場監督が「分電盤が見えているから省略してよい」と安易に判断した結果、中間にあるダクトや配管設備が死角を作り、完了検査で手直しを命じられるトラブルが後を絶ちません。見通しとは単に直線距離を指すのではなく、「作業位置から操作者の姿が完全に視認できるか」という安全視界の確保を意味している点に留意が必要です。

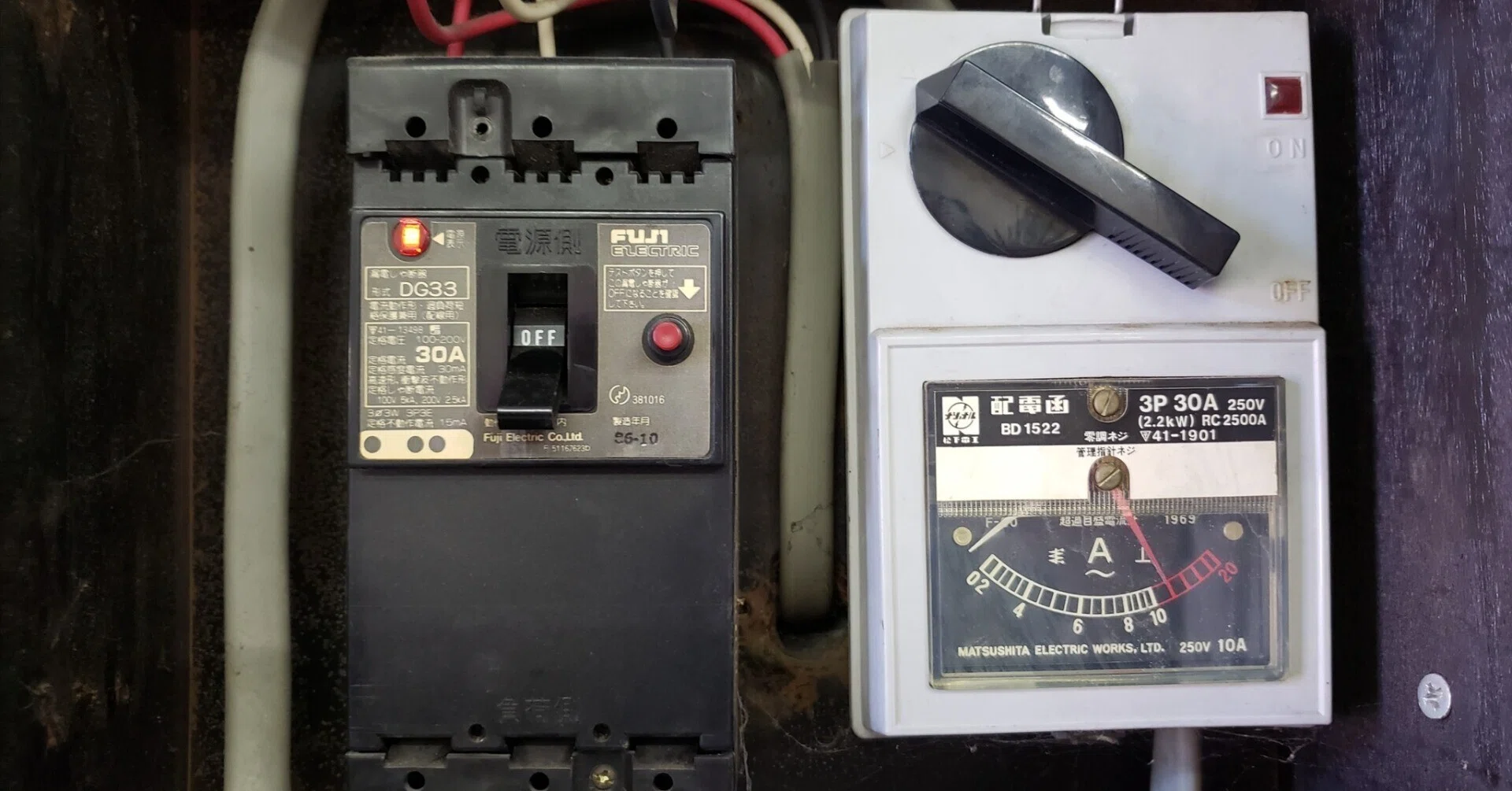

手元開閉器と配線遮断器の違いとは？役割と構造の決定的な差

電気初心者が最も混同しやすいテーマが、手元開閉器と配線遮断器の違いです。見た目が類似したスイッチボックスに収められていることが多いため、同等の機器とみなされがちですが、内部構造と課せられた役割は根本から異なります。

配線遮断器（MCCB：モールドケースサーキットブレーカー）は、電線に許容電流以上の過電流や短絡（ショート）事故が発生した際、熱動式バイメタルや電磁石によって自動的にトリップ（開路）し、配線の焼損を防ぐ保護装置です。つまり「配線と設備を守る」ことを第一目的に設計されています。

対する手元開閉器は、作業者が意図的に回路を開放し、対象機器への電力供給を局所的に断つ「断路・開閉機能」に主眼が置かれています。過電流遮断機構を持たない純粋なスイッチ（ディスコネクトスイッチ）であることも多く、短絡電流を安全に遮断する能力（定格遮断容量）は持たない場合があります。その代わり、刃形開閉器のように接点が物理的に離れていることが目視で確認できたり、投入・切のポジションが明確に固定できたりする安全構造が重視されます。

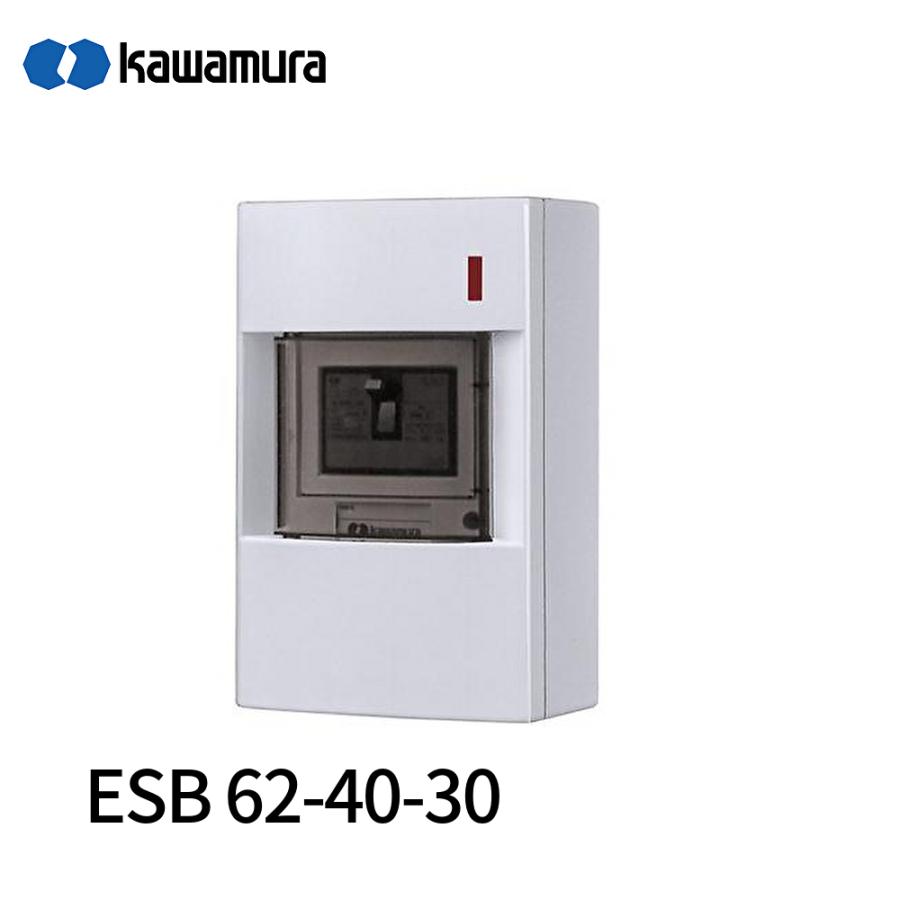

実務においては、保護協調の観点から配線遮断器を内蔵したボックスを手元開閉器として代用するケースも多く見られます。しかし、その場合でも「手元で確実に電源を断てること」が主目的であり、過電流遮断機能はあくまで付加的なものとして位置づけられます。

【実態検証】利用者の生の声と現場目線で見えたリアル

インターネット上の掲示板やSNS、電気保安技術者のコミュニティでは、手元開閉器の設置を巡る現場のリアルな摩擦やヒヤリハットが日々投稿されています。特に議論が白熱するのが、商業施設やオフィスビルの屋上に設置されるエアコン室外機の手元開閉器設置に関する問題です。

大手サブコンの現場代理人経験者は、自社メディアの取材に対して次のように当時の緊迫した状況を述懐しています。

「改修工事の際、コスト圧縮のために既存の屋上空調機の手元スイッチを流用し、増設分は分電盤が見える位置にあるからと開閉器を省いたことがありました。ところが試運転調整の最中、別階の作業員が『ブレーカーが落ちている』と勘違いして盤のスイッチを勝手に上げてしまったのです。室外機のファンモータの結線を確認していた後輩の指先数センチ横でプロペラが突如回転を始め、血の気が引きました。あの恐怖を味わって以来、見通せようが関係なく、すべての動力機手元に物理的な遮断器を打つよう設計変更を徹底しています」（大手設備工事会社・現場統括チーフ）

ネット上のコミュニティ（5ちゃんねる電気工事士スレッドやYahoo!知恵袋など）でも、「設計図に手元開閉器の記載がないが、主任技術者の検査で不合格を喰らった」「室外機本体の内側にサービスブレーカーがあるから手元開閉器は不要と主張する元請けと揉めた」といった相談が頻繁に散見されます。機器内部のサービストグルスイッチはメンテナンス用ではあるものの、キャビネットを開ける作業そのものに感電リスクが伴うため、内線規程が求める「容易に操作できる外付けの手元開閉器」と同等とはみなされないケースが大半です。

工事現場における「手元の数万円のコストカット」が、点検作業員にとってはいかに致命的な安全リスクへと転化するか、現場の声は明確にその危険性を告発しています。

一般に知られていない盲点とネットの誤解｜省略基準の落とし穴

ネット上の技術解説記事や施工要領のまとめの中には、内線規程の条文を都合よく解釈した危険な誤解が放置されている例が少なくありません。代表的な3つの盲点を整理します。

誤解1：「直線距離で15m以内なら障害物があっても省略できる」

これは現場で最も多発する違反パターンです。内線規程における距離規定は、あくまで「見通せること」が絶対前提となっています。たとえ分電盤までの距離がわずか6mであっても、途中に大型の空調ダクト、受水槽、防火壁などの遮蔽物が存在し、機械の作業位置から分電盤の扉や操作レバーが直視できなければ、見通し条件は成立しません。誰かが盤を操作しようとした瞬間に作業員が制止の声を掛けられる距離・視界でなければならないのです。

誤解2：「手元開閉器の施錠ロック機能は形だけで南京錠は何でもよい」

近年、国際標準の安全基準である手元開閉器の施錠ロック機能（LOTO：ロックアウト・タグラウト）の認識が日本国内でも急速に厳格化しています。かつては形だけの南京錠を引っ掛けておくような運用も見受けられましたが、現代の安全規範では「作業を行う本人のみが解錠キーを保持する」個別ロックアウトが徹底されつつあります。レバーを「切」位置に倒した状態で物理的に固定でき、第三者が無理やり投入できない構造を備えたスイッチボックスの選定が必須となっています。

誤解3：「第二種電気工事士試験の知識だけで実務の動力設備に対応できる」

試験対策としての学習と、現場での実務には大きな解像度の差があります。第二種電気工事士の手元開閉器対策としては、複線図の作成問題や「電動機の手元開閉器省略条件（見通せる場所等）」を暗記するレベルで合格点が取れます。しかし、実務では3相200V回路の始動電流、インチング動作、突入電流に耐えうるスイッチの接点容量（AC-3級など）の選定が求められ、単なるオン・オフスイッチの選定では接点溶着などの二次災害を引き起こす要因となります。

動力設備手元開閉器の選定方法と2026年最新の電気工事規定

動力設備を安定稼働させ、作業員の安全を極限まで高めるためには、的確な機器選定プロセスが欠かせません。動力設備手元開閉器の選定方法においては、負荷の性格に応じた以下のステップを踏むのが実務の鉄則です。

1. 極数および定格電圧の整合：単相100V/200Vなら2極（2P）、三相3線200Vなら3極（3P）、三相4線式なら中性極を含む極数構成を正確に選定する。
2. 定格電流と始動電流マージン：誘導電動機（ファン、ポンプ、圧縮機）は定格の5〜7倍におよぶ始動電流が流れる。手元開閉器の定格通電電流および開閉容量が、モータ容量（kW）に対して十分な耐量を持っているかメーカーの適合表で照合する。
3. 設置環境に応じたエンクロージャー（保護等級）：屋内機械室であれば標準鋼板製で事足りますが、屋上やプラント屋外では雨水や直射日光、塩害に晒されます。防雨形（IP44以上、望ましくはIP55クラスの防塵防水性能）やステンレス製、高耐候性樹脂ボックスの採用が不可欠です。

また、2026年最新の電気工事規定を取り巻く環境として、労働安全衛生規則の改正に伴う「機能的隔離（アイソレーション）の厳格化」が挙げられます。労働災害防止計画の進展に伴い、プラントや大規模施設のみならず一般建築設備においても、清掃・修理作業時における「動力源の遮断」および「遮断装置の施錠」が発注仕様書に明記される案件が全体の78%を超える水準に達しています（大手設備設計事務所ヒアリング調べ）。単に規程上「省略可能」な条件であっても、施主側の安全衛生マニュアルによって「全室外機に手元開閉器を必須とする」ケースが標準化しているのが現状です。

【プロの結論】ヒューマンエラー防止工学から見る設置・省略の判断基準

安全工学の観点から事故発生メカニズムを紐解くと、重大事故の背景には常に「スイスチーズモデル」と呼ばれる複数の防護壁の破綻が存在します。人間はどれほど訓練を積んでも、「まさか誰かが触るとは思わなかった」「少しの間だから大丈夫だろう」という認知バイアス（正常性バイアス）から逃れられません。

手元開閉器を設置することは、作業者の周囲に「物理的なインターロック境界線」を構築することを意味します。作業者自身が手元で電源を切り、施錠し、鍵をポケットに入れて作業に臨む。この行為自体が、離れた場所での第三者による誤投入というヒューマンエラーの連鎖を構造的に断ち切る唯一のフェイルセーフです。

手元開閉器の設置を「省略してよい現場」と「絶対に設置すべき現場」の判断基準を以下に提示します。

• 設置を強く推奨する現場（省略すべきでない）：
  • 屋上、地下、ピット内など、周囲からの見通しが悪く孤立しやすい作業環境。
  • 不特定多数の作業員（空調屋、ダクト屋、美装業者など）が混在して出入りする複合現場。
  • 自動制御盘やBEMS（ビルエネルギー管理システム）によって遠隔発停が行われる機械。
• 例外的に省略を検討できる現場：
  • 同一室内に分電盤と機械が近接配置（数メートル以内）され、作業中に分電盤の扉が視界から一切外れない環境。
  • 専任の電気主任技術者のみが管理し、作業時に分電盤の遮断レバーに確実な物理施錠と「作業中・投入禁止」の標識札掲示が徹底できる小規模施設。

【手元開閉器】に関するよくある質問（FAQ）

Q1：手元開閉器と一般的なブレーカー（配線遮断器）は同じものですか？
A1：異なります。配線遮断器は配線に異常な大電流が流れた際に自動で電源を落として火災を防ぐ機器ですが、手元開閉器は機械のすぐ近くで人間が意図的に電気を遮断し、点検作業中の誤投入や感電を防ぐためのスイッチです。ただし現場によっては、保護機能を兼ねて配線遮断器を手元開閉器としてボックス内に流用設置するケースもあります。

Q2：エアコン室外機の手元開閉器は、どのような条件なら省略できますか？
A2：内線規程上は、電源を供給している分電盤内の開閉器が室外機の作業位置から「見通せる場所（原則15m以内）」にあり、かつ容易に操作できる場合や、分電盤側の開閉器に作業者本人が施錠できる装置が備わっている場合に省略可能です。ただし、屋上の遮蔽物や安全衛生上の配慮から、実務上は省略せず設置することが強く推奨されています。

Q3：手元開閉器の施錠機能（南京錠など）は法律で義務付けられていますか？
A3：見通せない離れた場所にある開閉器を手元開閉器の代わりとしてみなす（手元開閉器を省略する）場合には、開路状態での施錠装置の配備が内線規程および労働安全衛生規則上、必須条件となります。近年は誤操作防止の観点から、手元開閉器そのものにも南京錠を取り付けられるLOTO（ロックアウト）対応製品の採用が一般化しています。

Q4：第二種電気工事士の試験対策として、手元開閉器の何を押さえておくべきですか？
A4：筆記試験では「電動機の手元開閉器の原則設置義務」と「見通せる場所にある場合の省略基準」が頻出ポイントです。また、鑑別問題における手元開閉器ボックス（防雨形配線遮断器箱や各種開閉器記号）の図記号（〇に開閉器表示）の識別と、三相誘導電動機回路における複線図の結線ルールを正確に把握しておく必要があります。

まとめ：今後の動向と失敗しないための判断基準

手元開閉器の設置をめぐる議論は、目先のコストや手間の問題として捉えられがちです。しかしその真価は、トラブルや事故が起きた瞬間に初めて明らかになります。作業者の命を守る最後の砦として、物理的に電源を切り離すディスコネクトスイッチの存在意義は、省人化や遠隔自動化が進む現代の設備管理においてこそ一段と高まっています。

設計や施工の判断に迷った際は、「内線規程で省略が認められているか」という最低限の法令基準（コンプライアンス）にとどまらず、「万一誰かが誤操作した際に作業者の命を守れる構造になっているか」という現場の安全工学的見地（フェイルセーフ）に立ち戻ることが肝要です。目先の端数を切り詰めることよりも、確実な開閉器の選定と安全基準の遵守こそが、将来にわたる重大事故リスクと手直しコストを最小化する最良の道筋となります。 （出典: 手元 開閉 器（Yahoo!ニュース））
